項目名稱：輸油管道超聲波內檢測關鍵技術研究與應用

投資預算和預期效益：

項目預計投資總計金額為1674萬，預計新增檢驗?zāi)芰?/span>2500km，新增業務收入5000萬，新增利稅300萬。

項目來源：企業自主研發

成果項目的功能、性能、型號、用途和適用范圍：

油氣管線在運營過程中由于管道周邊地理環境會對管壁造成腐蝕，當腐蝕到一定階段時在外界以及管道內部壓力作用下會造成腐蝕區域的應力集中從而產生裂紋，當管壁上的裂紋擴展到一定地步就造成泄露，對管線周圍的生命財產安全造成威脅。由于大部分管線埋于地下，地面上的操作人員很難接觸到管道，因而傳統的監測方法很難實現管線的定期檢驗。

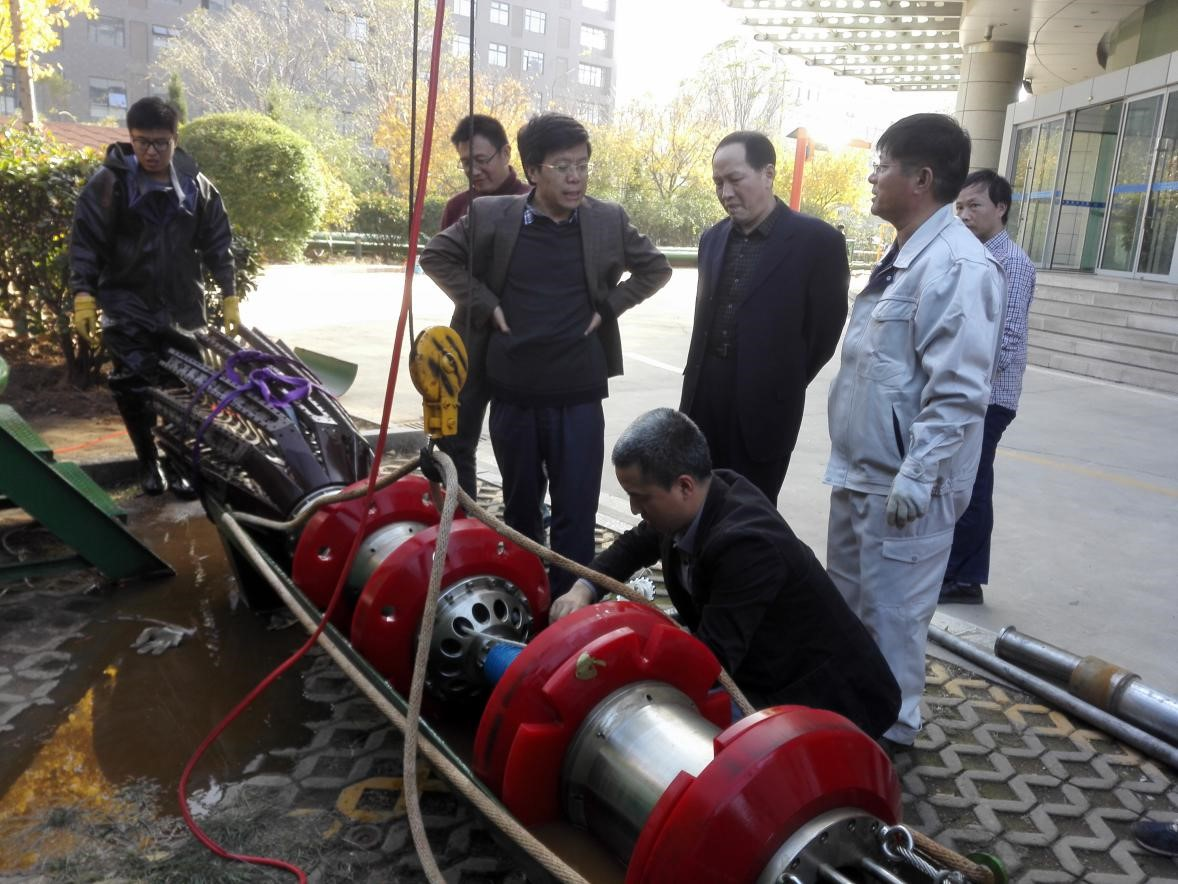

本項目研制的內檢測器（PuitSystem）是由鋰電池供電，能進行自動檢測并存儲數據。在上游的場站內由發球筒發出，系統在管道內部隨著油氣的推動而被動地向前移動，同時對所經過的管道進行全方位的檢測，待檢測器在管線內運行一段距離后在下游的場站收球筒取出。由服務人員在地面上讀取檢測器已經存儲的數據并進行分析處理，從而給出所檢測管道的詳細、準確檢測結果。

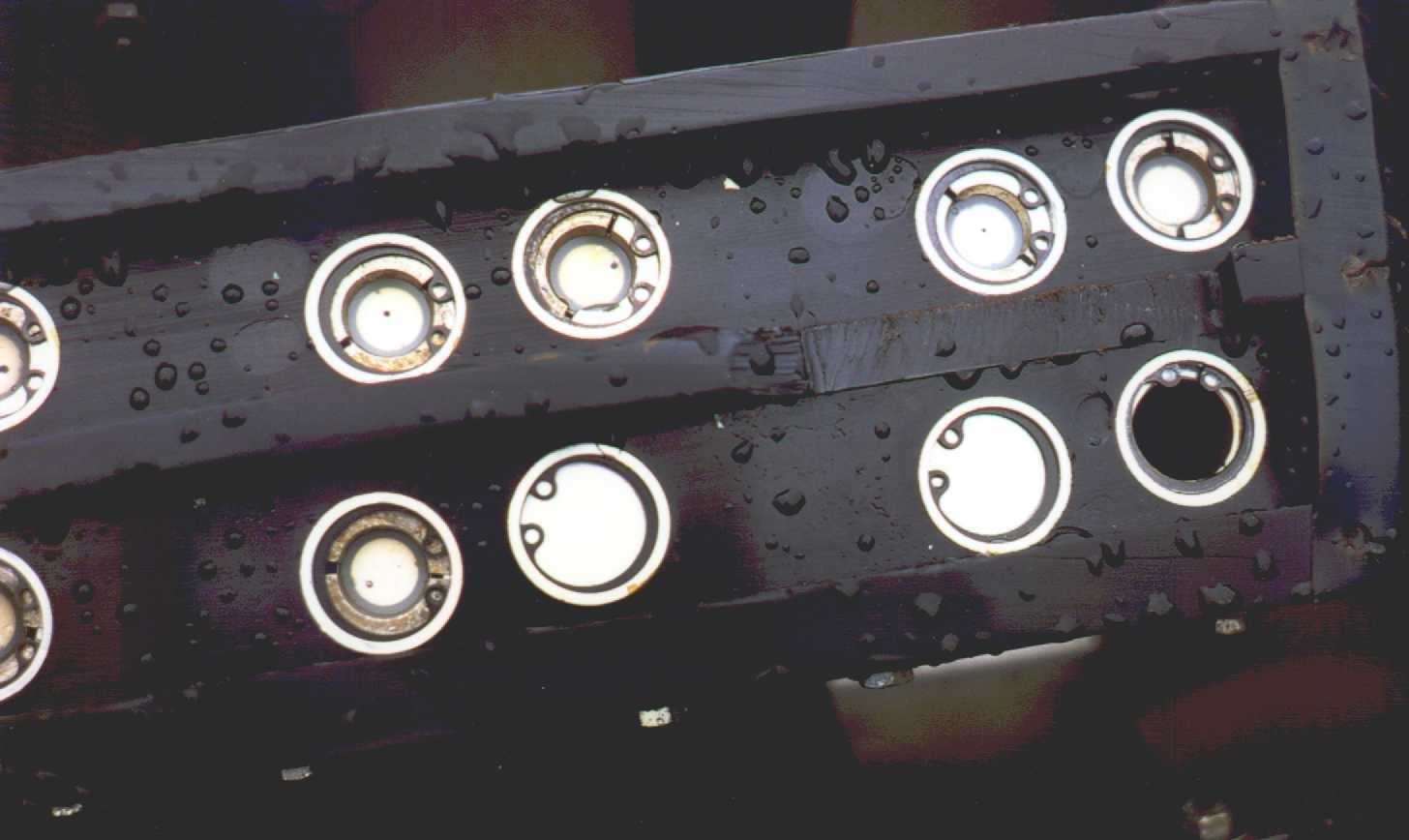

在檢測過程中，機器人采用超聲波縱波傳感器對腐蝕缺陷進行檢測，采用超聲波橫波傳感器對裂紋等面積性缺陷進行檢測。超聲波檢測信號與機器人導航信息結合，可繪制管壁檢測圖譜，可直觀的展示檢測結果。

輸油管道超聲波內檢測器（PuitSyetem）可適應輸油管線現場工況條件，對輸油管線的腐蝕及裂紋缺陷進行可靠精確地檢測。其具體技術指標為:

a.缺陷檢測種類: 內壁腐蝕、外壁腐蝕、分層、縱向裂縫缺陷、壁厚測定；

b.缺陷檢測能力: 可檢測縱向裂縫缺陷25 mm長，1mm深；

c.壁厚測量精度: ±0.1mm;

d.最小腐蝕深度: 1mm；分辨率: 0.15mm；最小面積: 15mm×15 mm；

e.檢測管徑范圍: 500mm～600mm；

f. 可檢測壁厚范圍5～30mm；

g.檢測最高速度: 2.5米/秒（腐蝕檢測），2米/秒（腐蝕與裂紋檢測）；

h.探頭中心間距: 15mm；

        i.一次檢測距離: 200公里。

成果項目的技術成熟程度、產品市場接受度和市場競爭力等情況：

本項目已成功研制出國內第一臺壓電超聲管道內檢測器，并通過多次現場驗證，得到了市場的充分認可。

2017年9月~11月期間，省院公司使用壓電超聲內檢測機器人（PuitSystem）為山東昆侖京博能源有限公司提供管道內檢測服務。此次檢測累積檢測長輸管道60余公里，發現腐蝕、裂紋等缺陷25余處。山東特檢及時與企業溝通，及時消除管道壁厚減薄、腐蝕、裂紋等安全隱患，保障了長輸管道安全運行。PuitSystem的檢測結果得到了山東昆侖京博能源有限公司的認可。

2017年10月~11月，山東特檢壓電超聲內檢測器（PuitSystem）為東營聯合石化有限責任公司提供檢測服務。此次檢測累積檢測長輸管道40余公里，準確提出了20余處腐蝕、裂紋等缺陷詳細信息，為企業消除了腐蝕、裂紋等安全隱患，保障了長輸管道安全運行。東營聯合石化有限責任公司對壓電超聲內檢測器（PuitSystem）的檢測結果給與充分認可。

但是項目目前尚未開展產業化和系列化應用，如若項目系列化和產業化，預計新增檢驗?zāi)芰?/span>2500km，新增業務收入5000萬，新增利稅300萬。

2018年初，通過實地與國際著名內檢測公司Romestar等的內檢測設備相比較，設備的腐蝕缺陷、裂紋缺陷檢測，檢測精度、工作效率等方面已經得到驗證，目前已經得到業主的廣泛認同。
